SÉCURITÉ
Faites toujours fonctionner votre embarcation et ce moteur conformément aux réglementations locales de sécurité.
Vous devez être équipé sur votre embarcation, d’un gilet de sauvetage conforme à la réglementation locale, d’une pagaie ou de palmes pour vous diriger en cas de panne.
Produit à utiliser uniquement par des adultes.
Ne faites pas fonctionner le moteur hors de l'eau.
Faites preuve de prudence à proximité de l’hélice pour éviter toute blessure.

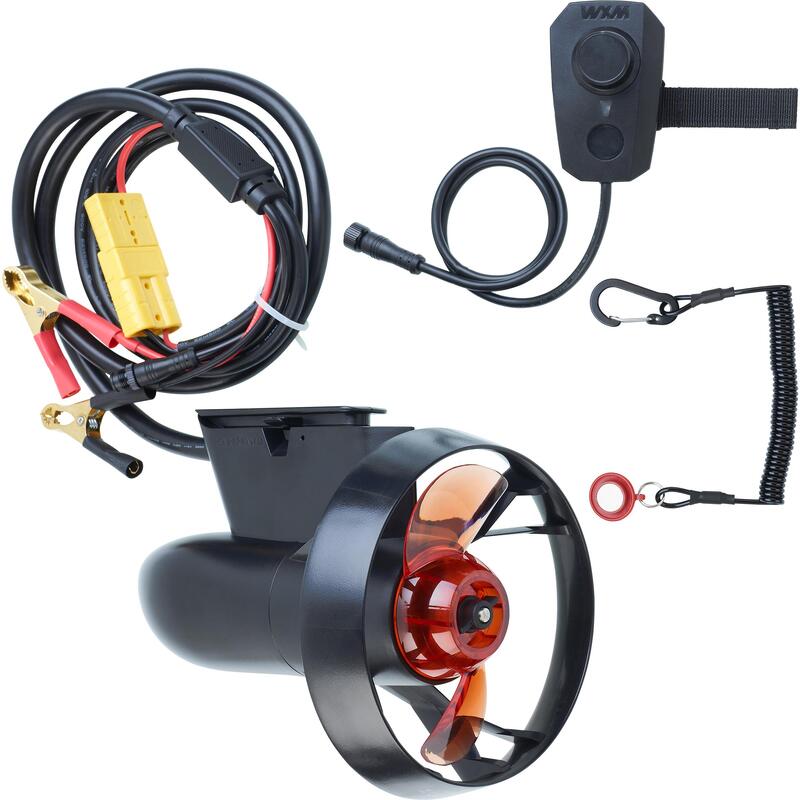

INSTALLATION DU MOTEUR ET DU BOITIER DE COMMANDE
Moteur compatible avec les float tubes et kayaks équipés de la base d’aileron Décathlon. (Référence : 8603033)
Avant toute autre action, débranchez le coupe-circuit du boîtier de commande.

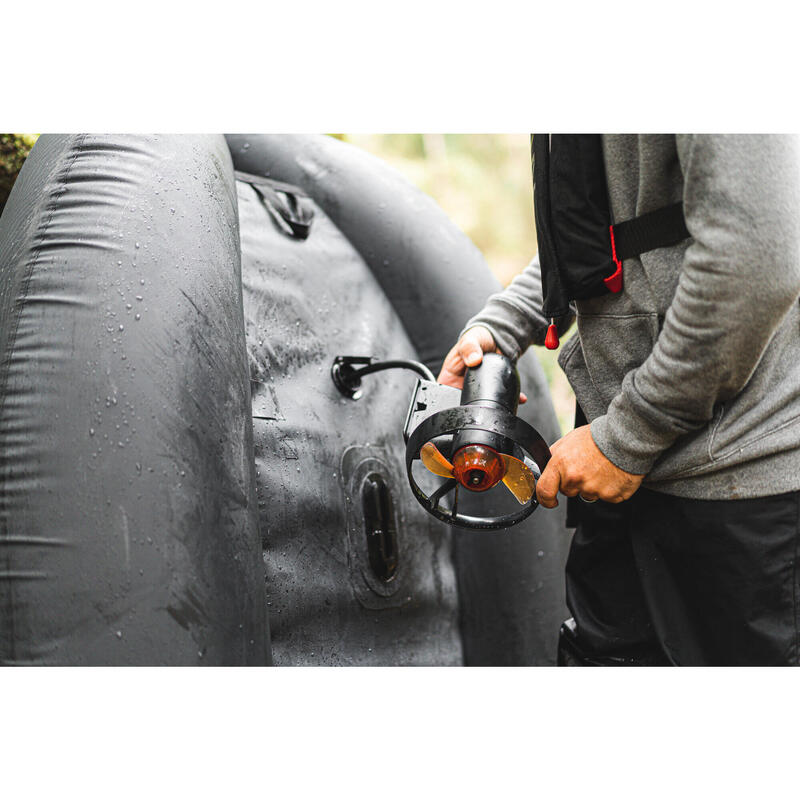

Insérez le moteur dans la base sous l'embarcation puis mettez la goupille de sécurité.
Connectez le câble de signal provenant du moteur au boîtier de commande.
Assurez-vous que le câble est correctement assemblé pour garantir l'étanchéité.
CONNEXION A LA BATTERIE (non fournie)
Le moteur est conçu pour fonctionner avec une batterie 12V.
En fonction de la batterie utilisée la puissance sera entre 24 et 32 Lbs.
Nous conseillons l’utilisation d'une batterie de technologie lithium étanche, plus légère et plus compacte.
Il vous faudra modifier le connecteur en fonction du type de batterie que vous utilisez.

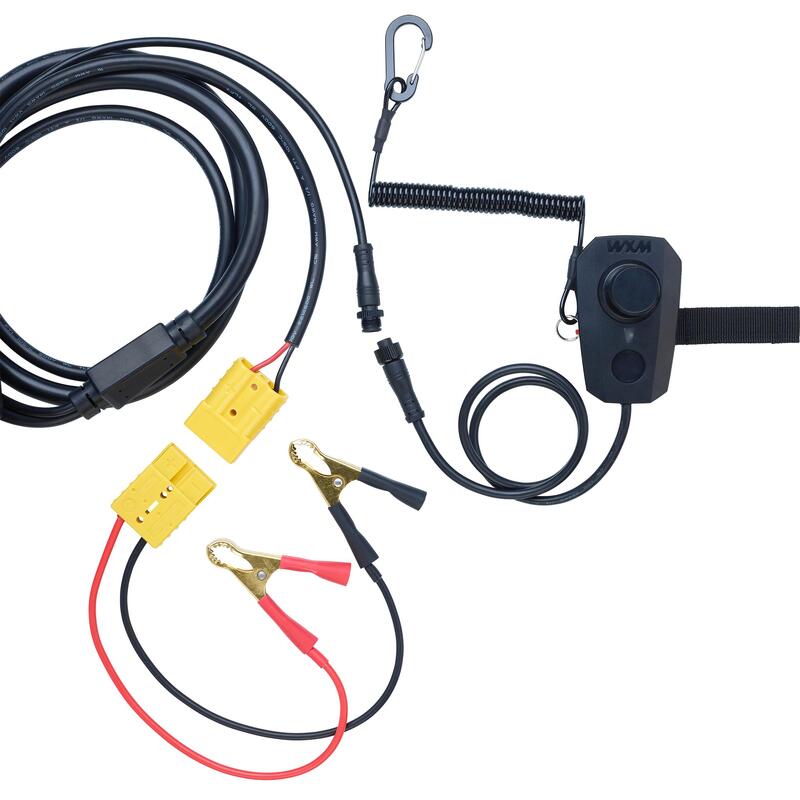

2 connecteurs à pinces sont fournis, le câble rouge doit être connecté à la borne positive de la batterie et le câble noir à la borne négative.
CONSOMMATION
A fond marche avant : 25 Ampères avec une précision à 23.63A (320w)
A fond marche arrière : 21.2 Ampères maxi (263w)
Courant continue moitié molette en moyenne = 5 Ampères
L’utilisation à moitié régime permet une très forte économie sur long trajet.
Une batterie de 12Volts en 50Ah est donc un choix idéal pour une journée de pêche.
MISE EN SERVICE

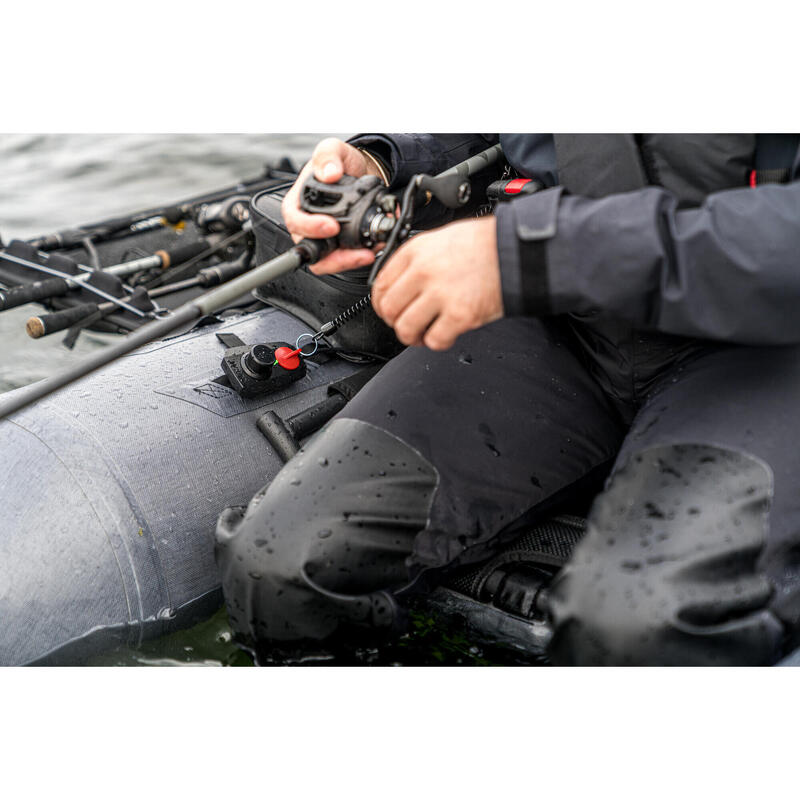

1. Placez le coupe-circuit magnétique sur le boîtier de commande. L’autre extrémité doit être accrochée à l’utilisateur. Mettre en position 0. La diode doit s'éclairer en vert.
2. La marche avant/arrière du moteur est contrôlée par le bouton rotatif sur le boîtier de commande.
3. Le variateur présent sur le boîtier de commande vous permet de faire avancer ou de reculer progressivement votre embarcation et d’ajuster la vitesse.
4. Vous devez guider votre embarcation avec vos palmes ou pagaies.
CARACTÉRISTIQUES, DIMENSIONS ET POIDS
MOTEUR :
Puissance en WATTS : 240W
Puissance en Lbs : entre 24 et 32 Lbs en fonction de la batterie utilisée
Tension nominale : 12 Volts
Plage de voltage d'entrée : 9 - 17 Volts
Courant de fonctionnement : 18 Ampères
Norme d'étanchéité : IPX8
Dimensions totales : 25 x 18 x 19,5cm (longueur x largeur x hauteur)
HELICE :
15cm (diamètre)
BOITIER DE CONTROLE :
9 x 5,7 x 4,5cm (longueur x largeur x hauteur)
2,8cm (diamètre du bouton)
Poids de l'ensemble : 3 kg
PIÈCES DÉTACHÉES
Les pièces suivantes sont disponibles sur ce site internet ou en magasin (sur commande) :
8807567 FLTB MTR BOITIER DE COMMANDE
8807590 FLTB MTR COUPE CIRCUIT
8807595 FLTB MTR HELICE
8807597 FLTB MTR PROTEGE HELICE
Garantie
2 ans (hors casse du boitier de contrôle, du protège hélice et de l'hélice)
