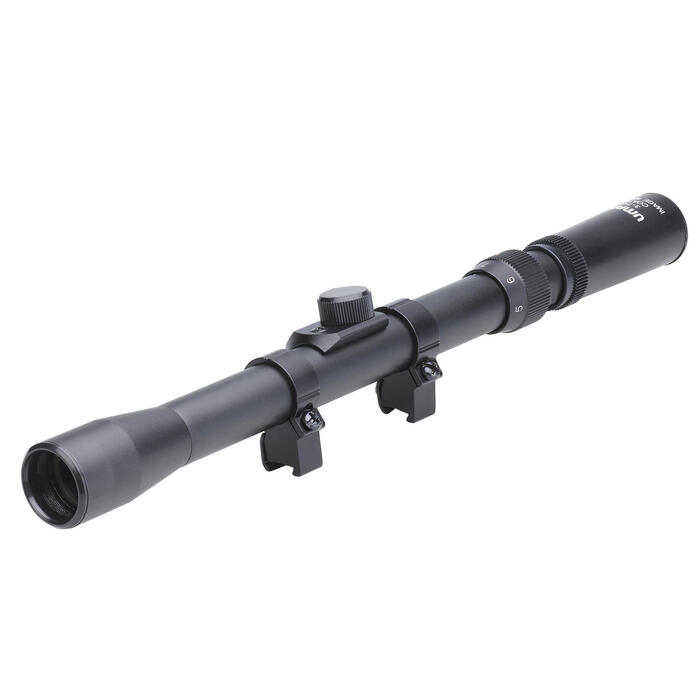

DONNÉES TECHNIQUES STRUCTURELLE DE LA LUNETTE
Grossissement : Zoom de 3 à 7 variable
Longueur : 291 mm
Poids : 147 g avec le montage d'origine.
Diamètre de l'objectif : 25 mm
diamètre du tube : 20 mm
Réticule de type "8" similaire réticule duplex
DONNÉES MÉCANIQUE DE LA LUNETTE
Les tourelles sont graduées en ¼ de MOA
ce qui correspond à 7 mm à 100 mètres par click ou encore 0,7 mm par click à 10 mètres.
L'utilisation d'une règle de 3 permet de trouver les valeurs intermédiaires.
Le réglage s'effectue à l'aide d'une pièce de monnaie ou d'un tournevis plat.
CONSEIL DE MONTAGE :
- La lunette étant vendue avec sa clé Allen, utilisez cette dernière pour dévisser les deux vis inférieures des montages.
- Coulissez la lunette sur le rail 11 mm de votre arme, maintenez-la et serrez très légèrement les deux vis.
- Positionnez-vous derrière l’arme, si vous voyez parfaitement dans la lunette elle est correctement positionnée.
- Si ce n’est pas le cas coulissez la lunette dans le rail afin d’obtenir la bonne distance entre votre œil et l’oculaire (8 à 10 cm de votre œil.
RÉGLER LA LUNETTE A VOTRE VUE :
- Visez un mur de couleur blanche et observez le réticule de votre lunette, ce dernier dois être parfaitement net, si ce n’est pas le cas saisissez l’oculaire (partie la plus proche de vos yeux) et faite le tourner doucement, cette manipulation va mettre au point le réticule a votre vue.
- Une fois la position qui rend le réticule net trouvée serrez le contre écrous situé entre la bague de zoom et l’oculaire afin de bloquer l’oculaire de tout mouvement parasite.
COMMENT RÉGLER VOTRE LUNETTE POUR DÉPLACER LE POINT D’IMPACT ?
- Dévissez les capuchons de protection de vos tourelles.
- La tourelle supérieure sert à régler la hauteur (axe vertical) de votre impact, il est inscrit UP qui correspond au sens pour monter votre impact. (Il faut tourner dans le sens inverse des aiguilles)
- La tourelle située sur le côté droit de votre lunette permet de régler sur un axe horizontal. il est inscrit R pour Right pour envoyer à droite vos impacts. (Il faut tourner dans le sens inverse des aiguilles)
